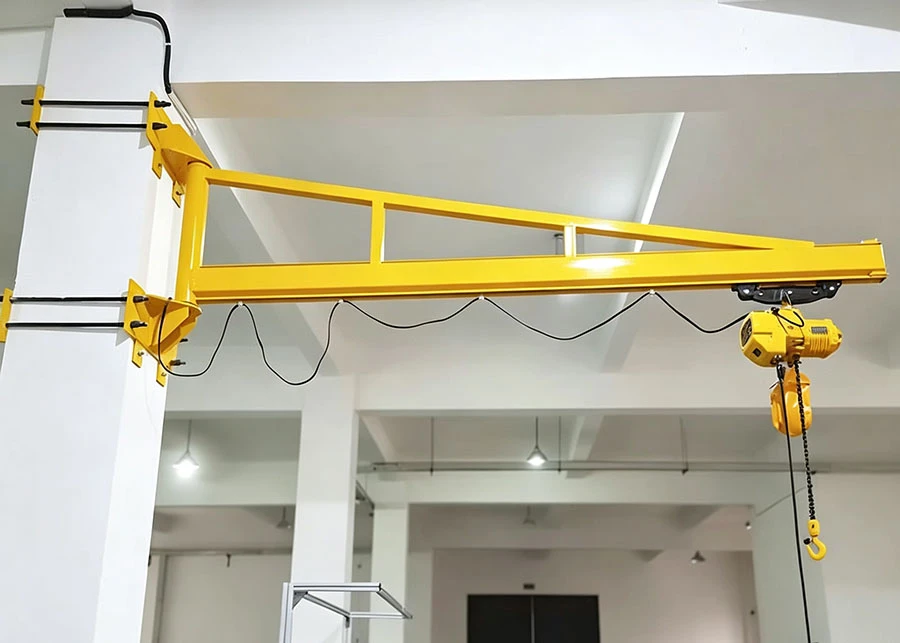

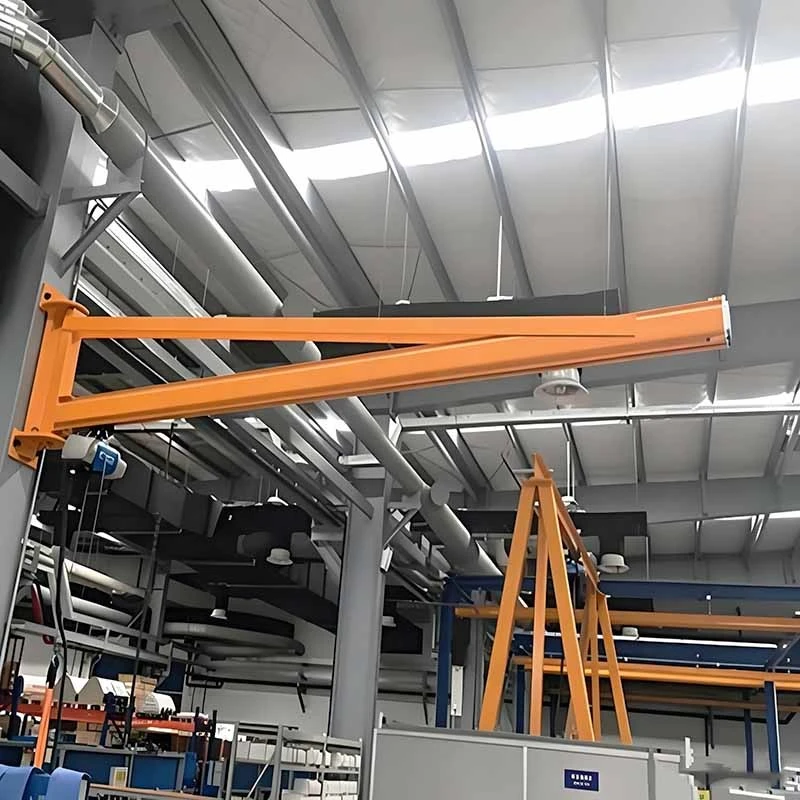

Grúa giratoria montada en viga

La grúa bandera montada en vigas centrada en la estación de trabajo se fija a vigas de construcción certificadas en lugar de a pilares de soporte fijados en el suelo. Su pluma giratoria permite levantar y colocar piezas de trabajo en el lugar. Los trabajadores mueven mercancías cómodamente, sin que los mástiles verticales de las grúas ocupen espacio alguno.

Esta configuración es adecuada para celdas de producción, estaciones de ensamblaje, áreas de carga de máquinas, bahías de mantenimiento y otras ubicaciones donde el manejo repetitivo se concentra dentro de un radio limitado. La grúa está diseñada teniendo en cuenta la estructura de soporte disponible, la carga de trabajo segura requerida, el alcance de la pluma, la altura de elevación, el ciclo de trabajo y la trayectoria de manejo de la carga.







Una grúa de bandera montada en una viga transfiere las fuerzas de elevación y vuelco generadas por la pluma a una estructura de carga existente-a través de un conjunto de montaje diseñado. El sistema normalmente consta de un brazo de pluma, un soporte de soporte o marco de montaje, una conexión de pivote, un carril de rodadura del polipasto y un polipasto de elevación. Dependiendo de la aplicación, la pluma puede operarse manualmente o equiparse con funciones eléctricas de giro y desplazamiento del polipasto.

A diferencia de una grúa bandera montada en pilar, este diseño no requiere una base específica ni un mástil fijo-en el piso. Preserva el acceso a nivel del suelo-alrededor de maquinaria, accesorios, paletas y pasillos para operadores. A diferencia de una grúa bandera móvil de pared, está diseñada para servir en una zona de manipulación fija en lugar de desplazarse a lo largo de una pista.







Montaje de estructura-existente

La grúa se monta en una columna de acero verificada, una viga estructural, un soporte de pared o una disposición de soporte{0}}diseñada específicamente. Este método de instalación puede reducir la obstrucción del piso en áreas donde una base no es práctica o donde es esencial una circulación clara del piso.

La estructura de soporte debe evaluarse para el caso de carga completo de la grúa, incluida la carga vertical levantada, el peso propio-de la pluma, los efectos dinámicos, las fuerzas horizontales y el momento generado en el alcance máximo. Los detalles de montaje se definen sólo después de que se haya revisado la interfaz estructural.

Pluma giratoria para cobertura localizada

El brazo gira alrededor de un pivote fijo para cubrir un sector de la estación de trabajo. Una configuración de giro de 180 grados es apropiada cuando el área de operación se encuentra en un lado de la estructura de soporte. La zona de trabajo efectiva está determinada por la longitud de la pluma, el ángulo de rotación permitido, la aproximación del gancho, las dimensiones del polipasto y cualquier obstrucción del sitio.

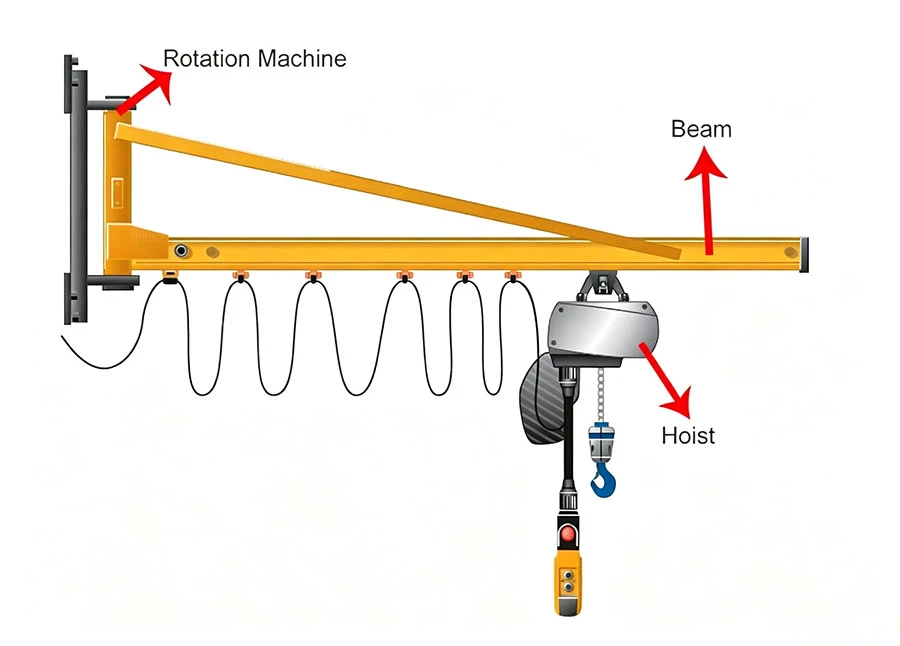

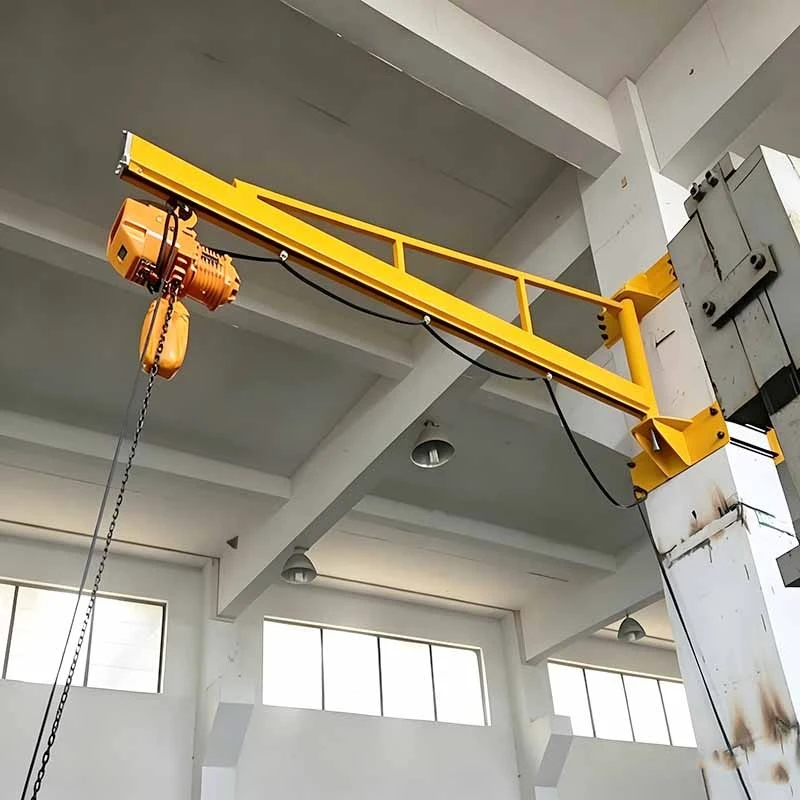

Viaje del polipasto a lo largo de la pluma

Un polipasto eléctrico de cadena, un polipasto de cable o un carro de polipasto operado manualmente pueden desplazarse a lo largo del brazo de acuerdo con el trabajo de elevación y los requisitos de carga especificados. Esto le da al operador un movimiento radial controlado desde el punto de montaje hasta la posición del gancho exterior.

El espacio permanece disponible

Debido a que la grúa de bandera montada en viga se sostiene desde la estructura del edificio, la zona debajo de la grúa permanece libre de un mástil independiente convencional. Esto es particularmente relevante para rutas de montacargas, acceso a bancos de trabajo, transportadores y áreas de servicio de máquinas.







Parámetro	Disposición típica	Nota de ingeniería
Capacidad nominal	125 kilos - 3 000 kilos	La capacidad final depende de la longitud de la pluma, el servicio, la selección del polipasto y la capacidad de soporte.
Alcance del auge	2 m - 10 m	Un alcance más largo reduce la capacidad disponible y aumenta el momento de soporte.
rango de giro	Hasta 180 grados en la configuración ilustrada	El ángulo disponible depende de la posición de montaje y la distancia libre de obstáculos.
Método de montaje	Viga estructural, columna de acero, soporte de pared o soporte de ingeniería	El miembro de soporte requiere verificación de carga antes de la instalación.
Unidad de elevación	Polipasto eléctrico de cadena, polipasto de cable o polipasto manual	Seleccione según la carga, la velocidad de elevación, el ciclo de trabajo y los requisitos de control.
Rotación de la pluma	Manual o motorizado, dependiendo de la aplicación	Se considera el giro motorizado cuando la inercia de la carga, el alcance o la frecuencia de operación lo justifican.
Control	Diseño de control colgante, remoto por radio o aplicación-específica	La selección del control debe seguir la secuencia de manipulación y los requisitos de seguridad del sitio.

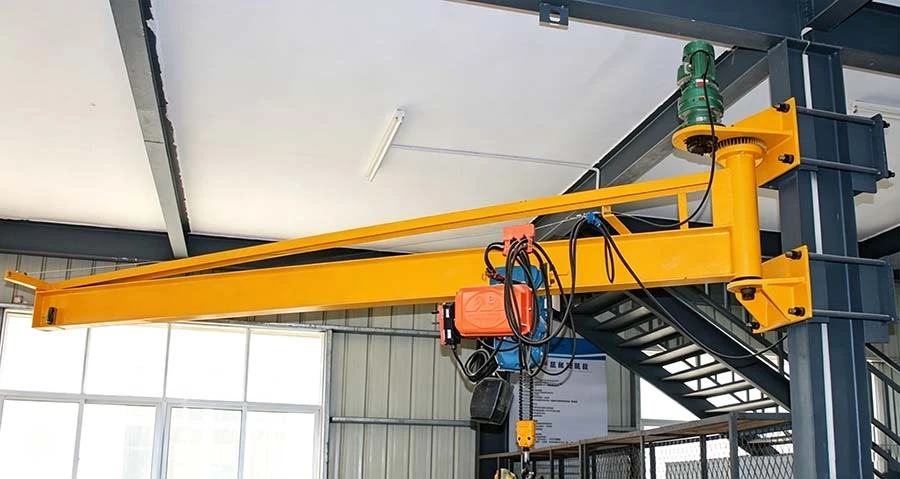

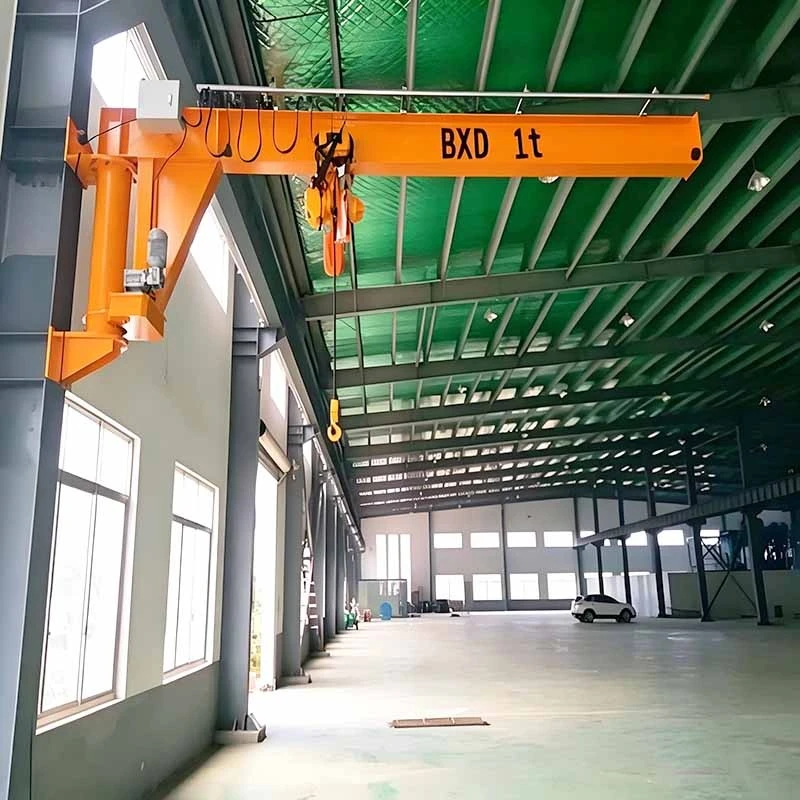

Por lo general, se selecciona una grúa de brazo montada en una viga para levantamientos repetitivos y de corta distancia-en un punto de uso definido. Las aplicaciones típicas incluyen:

• Carga y descarga de máquinas herramienta
• Estaciones de trabajo de ensamblaje y sub-ensamblaje
• Manipulación de matrices, fijaciones y componentes
• Operaciones de mantenimiento en bahías restringidas
• Estaciones de embalaje y despacho
• Células de soldadura y fabricación.
• Transferencia de material junto al equipo de producción.

Para estas aplicaciones, el valor del sistema no es simplemente su capacidad nominal. Es la capacidad de colocar una cobertura de elevación donde el operador maneja la carga, sin introducir una estructura de grúa montada en el piso-en el área de trabajo.







Una especificación confiable de una grúa de bandera comienza con la tarea de manipulación y no solo con la carga nominal. La siguiente información debe definirse antes de publicar el diseño.

1. Carga de trabajo segura

Indique la carga máxima levantada, incluidos los accesorios de elevación, debajo de los-ganchos o accesorios. La carga de trabajo segura debe representar la carga suspendida completa, no sólo el peso de la pieza de trabajo.

2. Alcance requerido del auge

Mida la distancia desde la línea central de montaje hasta la posición más lejana prevista para el gancho. Tenga en cuenta los puntos reales de recogida-y de instalación-de la carga, no solo el borde geométrico de la estación de trabajo.

3. Altura de elevación y aproximación del gancho

Confirme la altura requerida del gancho, el espacio libre disponible y la posición más baja del gancho necesaria para la tarea. Las dimensiones del cuerpo del polipasto y la disposición del carro afectan el recorrido de elevación utilizable.

4. Ciclo de trabajo y frecuencia de operación

Especifique elevaciones por hora, distancia de elevación promedio, turnos de operación y si la grúa se utiliza para manipulación ocasional o trabajos de producción repetidos. Estos factores influyen en la selección del polipasto, el funcionamiento del motor, el método de control y el tamaño de los componentes.

5. Detalles de la estructura de soporte

Proporcione dibujos, dimensiones, calidad del acero cuando esté disponible, orientación de los miembros y la elevación de montaje propuesta. Una grúa giratoria montada en una viga no debe fijarse a una estructura no verificada. Se deben evaluar la estructura y la conexión para las reacciones de grúa aplicables.

6. Entorno de trabajo y limitaciones del sitio

Identifique la zona de giro requerida, el equipo adyacente, las puertas, las líneas de servicios públicos, las rutas de acceso y las áreas de exclusión. El límite de rotación de la pluma y la posición de control deben adaptarse al entorno operativo real.







La calidad de la instalación determina la eficacia con la que se desempeña la grúa bandera montada en viga durante su vida útil. Los soportes de montaje, elementos de fijación, placas de refuerzo y geometría de conexión deben corresponder al diseño aprobado. La instalación en el sitio debe confirmar la plomada, el nivel, el espacio libre para la rotación de la pluma, el recorrido del polipasto, la ruta del suministro de energía y el funcionamiento de los dispositivos de seguridad antes de que la grúa entre en servicio.

Una verificación de puesta en servicio estática y funcional debe verificar que la grúa se mueva libremente a través del área de cobertura prevista, que el control del polipasto esté orientado correctamente y que el sistema instalado cumpla con la clasificación de carga y los límites operativos aprobados. Las operaciones de elevación deben seguir las normas de seguridad locales aplicables y las instrucciones de funcionamiento del fabricante.





Para un punto de elevación definido, una grúa giratoria montada en una viga puede proporcionar una cobertura de manipulación más directa que un sistema de grúa de área más grande. Coloca la capacidad de elevación cerca del trabajo, mantiene el movimiento del operador dentro de una zona controlada y evita la necesidad de un mástil montado en el piso-donde hay disponible un soporte estructural adecuado.

La aplicación correcta es una estación de trabajo fija con una interfaz de montaje verificada y un entorno de manipulación claro. Cuando el punto de elevación debe moverse a lo largo de una línea de construcción, una grúa bandera móvil de pared puede ser más apropiada. Cuando no exista una estructura adecuada, se debe evaluar una grúa giratoria montada en un pilar o una grúa independiente para estación de trabajo.





¿Cuál es la diferencia entre una grúa giratoria montada en viga y una grúa giratoria montada en pilar?

Una grúa bandera montada en viga transfiere sus cargas a un soporte estructural verificado existente. Una grúa bandera montada en pilar transfiere sus cargas a través de un mástil y una base exclusivos. La disposición montada en vigas preserva el espacio del piso, mientras que la disposición montada en pilares se utiliza cuando la estructura del edificio no puede proporcionar un punto de soporte adecuado.

¿Se puede instalar una grúa giratoria montada en viga sobre cualquier viga o columna de acero?

No. Se debe verificar que el miembro de soporte y sus conexiones tengan en cuenta la carga vertical de la grúa, el peso propio-de la pluma, las fuerzas dinámicas, las reacciones horizontales y el momento máximo de vuelco. La instalación sólo es apropiada cuando la estructura puede soportar con seguridad el caso de carga de grúa aprobado.

¿Qué capacidad y longitud de pluma están disponibles?

La configuración de referencia ilustrada cubre de 125 kg a 3000 kg y un alcance de pluma de 2 ma 10 m. La combinación de capacidad-alcance real se personaliza porque los brazos más largos crean un mayor momento de flexión en el punto de montaje. Los valores finales requieren confirmación de ingeniería.

¿Es la rotación de 180 grados estándar para una grúa bandera montada en viga?

Un rango de giro de 180 grados es común para un brazo montado en un lado de una estación de trabajo, como se muestra en la configuración de referencia. El rango de rotación final depende de la ubicación del soporte, la geometría del edificio, la disposición del suministro eléctrico y las distancias de seguridad requeridas.

¿Puede la grúa utilizar un polipasto eléctrico de cadena?

Sí. Un polipasto eléctrico de cadena es una unidad de elevación común para el manejo de estaciones de trabajo. El tipo de polipasto, la velocidad de elevación, la disposición del carro y el método de control deben seleccionarse en función de la carga nominal, la altura de elevación requerida, la frecuencia de operación y los requisitos de posicionamiento.

¿La grúa requiere cimientos?

Una grúa de brazo montada en viga no utiliza una base de piso separada para un mástil independiente. Sin embargo, el soporte estructural y su conexión de montaje requieren verificación de ingeniería. La ausencia de una base de mástil no elimina la necesidad de evaluar la estructura de soporte.

¿Cuándo debería elegir una grúa bandera móvil de pared?

Elija una grúa bandera móvil de pared cuando la zona de elevación deba moverse a lo largo de una línea de construcción o dar servicio a varias estaciones en secuencia. Elija una grúa giratoria montada en viga fija cuando una estación de trabajo localizada requiera manipulación repetida dentro de un área de giro definida.
