Electroimán

R: Un imán de elevación cuenta como equipo de manipulación de materiales. Utiliza tracción magnética para levantar, sujetar y mover metales ferrosos, incluidas placas de acero, palanquillas, losas, tuberías y chatarra. Ocupa el lugar de las eslingas y ganchos estándar; permitiendo el control de un solo-operador con una fijación y liberación de carga más rápidas.

Existen tres principios de trabajo básicos:

1. Imanes de elevación permanentesequipar imanes de tierras raras-de NdFeB dentro de una carcasa de acero. La rotación de la manivela impulsa el núcleo magnético interno para alinear o desplazar el flujo magnético en la pieza de trabajo transportada. En la posición ON, el flujo pasa a través de la carga y la retiene. En la posición APAGADO, el flujo se cortocircuita-dentro de la carcasa y la carga se libera. No se requiere alimentación externa.
2. Imanes de elevación electromagnéticosgenerar un campo haciendo pasar corriente continua a través de una bobina enrollada alrededor de un núcleo de acero. Encendido: el imán se mantiene. Apagado: la carga se libera. Por lo general, se suspenden de vigas de grúa y se accionan a través de un carrete de cable o un sistema de barra colectora, y son la opción estándar para acerías y depósitos de chatarra.
3. Imanes de elevación electro-permanentescombinar ambos. Un breve pulso de CC (1 a 3 segundos) magnetiza o desmagnetiza los bloques de imanes permanentes internos. Una vez configurado, no se necesita corriente de mantenimiento. Esto elimina el riesgo de caída de carga durante un corte de energía y al mismo tiempo conserva el control remoto de encendido/apagado.

R: Los imanes de elevación se dividen en tres grupos según la fuente magnética y el estilo de control.

• Imanes de elevación permanentes— dispositivos independientes sin conexión eléctrica. La capacidad de una sola unidad oscila entre 100 kg y 6000 kg. Común en sitios de fabricación, almacén y mecanizado para manipular láminas de acero planas y barras redondas.
• Imanes de elevación electromagnéticos— funciona con energía CC alimentada desde los gabinetes de control del rectificador. Dos formas principales: rectangular para placas y palanquillas, circular para chatarra y bobinas. La capacidad de la unidad abarca desde 1 t hasta más de 30 t. Es posible que quepan varias unidades en vigas separadoras para levantar materiales extra-anchos o largos. Ampliamente utilizado en plantas siderúrgicas, fundiciones, astilleros y terminales portuarias.
• Imanes de elevación electro-permanentes— impulsos eléctricos cortos encienden y apagan los imanes permanentes-incorporados. No se necesita energía continua una vez magnetizado para sostener cargas. Capacidad: 500 kg – 20 t. Cada vez más clientes los eligen para trabajos de metalurgia de precisión, construcción naval y líneas de producción automatizadas.

R: Su brecha central proviene de los modos de control y generación de campos magnéticos, que impactan directamente la clasificación de seguridad, la capacidad de carga y los escenarios aplicables.

• Fuente de alimentación.Los imanes permanentes no necesitan electricidad; Los operadores giran una palanca manual para cambiar el magnetismo. Los electroimanes dependen de la energía continua constante de carretes de cable, barras colectoras o generadores. Sin baterías de respaldo, los cortes repentinos de energía eliminarán por completo la fuerza de retención magnética.
• Rango de capacidad.Imanes permanentes: 100 kg – 6.000 kg. Unidad electromagnética única: de 5 t a más de 30 t; Los imanes agrupados instalados en vigas separadoras pueden levantar cargas de 50 toneladas o más.
• Requisitos de superficie.Los imanes permanentes necesitan un contacto plano y limpio con un espesor de placa mínimo (normalmente superior a 6 mm). Los espacios de aire causados ​​por el óxido o la pintura reducen significativamente la fuerza de sujeción. Los electroimanes generan una penetración de flujo más profunda y toleran superficies más rugosas y placas más delgadas.
• Control.Los imanes permanentes requieren activación manual en la carga. Los electroimanes se pueden activar de forma remota desde la cabina de la grúa o la sala de control, lo que permite tiempos de ciclo más rápidos y la integración del PLC.
• Seguridad en caso de pérdida de energía.Éste suele ser el factor decisivo. Los imanes permanentes retienen toda su fuerza de sujeción independientemente del estado de energía. Los electroimanes liberan la carga a menos que estén equipados con una batería de respaldo y un controlador. Para patios al aire libre, grúas móviles o instalaciones con suministro inestable, los imanes permanentes o electro-permanentes son la opción más segura.
• Mantenimiento.Los imanes permanentes requieren una inspección periódica de la superficie de contacto y del mecanismo del mango. Los electroimanes necesitan una inspección periódica de las bobinas, los carretes de cable, las cajas de conexiones y el panel rectificador; la degradación del aislamiento de las bobinas es el modo de falla más común.

R: La capacidad nominal depende del tipo, tamaño y condiciones de la pieza de trabajo:

Dos factores críticos determinan la fuerza de sujeción real en el campo:

Factor de seguridad.Los fabricantes califican los imanes con un factor de seguridad-incorporado, normalmente de 3:1. Se ha probado que un imán con una capacidad de 2000 kg puede contener al menos 6000 kg antes de soltarlo. Seleccione siempre basándose en la carga de trabajo nominal, no en la fuerza de arranque (prueba).

Condiciones de la pieza de trabajo.La capacidad nominal se aplica bajo condiciones de prueba: acero suave, plano y limpio con un espesor mínimo definido. Lo siguiente reduce la fuerza de sujeción real:

• Espesor de la placa por debajo del mínimo nominal
• Espacios de aire en la superficie debido a óxido, pintura, aceite o incrustaciones.
• Materiales de baja-permeabilidad (aceros inoxidables y de alta-aleación)
• Área de contacto reducida (barras redondas, tubos, formas irregulares)

Para configuraciones de múltiples-imanes en una viga extensora, la capacidad total es igual a la suma de las clasificaciones individuales, siempre que la viga mantenga una distribución de carga adecuada.

R: La manipulación de placas de acero es la aplicación más común. La selección se reduce a cuatro condiciones de campo:

1. Espesor de la placa.Las placas delgadas (menos de 6 mm) no proporcionan suficiente profundidad en el recorrido del flujo para la mayoría de los imanes permanentes. Para placas de 3 a 6 mm, se recomiendan imanes electro-permanentes con separación de polos optimizada. Para 6 mm y más, funcionan tanto los imanes permanentes como los electromagnéticos. Siempre verifique la clasificación de espesor mínimo del fabricante.

2. Material y superficie.El acero al carbono estándar (Q235, Q355, A36, S275) funciona bien con todos los tipos de imanes. Las superficies galvanizadas, pintadas u oxidadas reducen la fuerza de sujeción entre un 10% y un 40%. El acero inoxidable austenítico (304, 316) es esencialmente no-magnético y no se puede levantar con imanes estándar.

3. Orientación de elevación.La elevación horizontal alcanza la capacidad nominal total. El levantamiento vertical (placa en el borde) reduce la capacidad en aproximadamente un 50 % debido a la reducción del área de contacto. Para girar placas verticales, utilice imanes clasificados para carga de tracción lateral-o un dispositivo multi-punto.

4. Medio ambiente.Tiendas de interior con energía estable, de cualquier tipo. Corrales de ganado al aire libre o grúas móviles: imanes permanentes o electro-permanentes que no dependen de la energía continua. Los entornos de alta-temperatura superior a 80 grados requieren grados de imán con clasificación térmica-(la fuerza NdFeB estándar se degrada por encima de este umbral; los modelos-resistentes al calor soportan hasta 200 grados).

R: Los escenarios de trabajo pesado, incluidas acerías, fundiciones, astilleros y terminales portuarias, necesitan imanes capaces de funcionar de manera continua en condiciones de trabajo difíciles.

• Ciclo de trabajo y clasificación térmica.Los electroimanes estándar tienen una clasificación ED-50 % (50 % encendido/50 % apagado). Para carga continua de chatarra o transferencia de losas, especifique ED-60% o ED-75% con aislamiento de bobina Clase F o Clase H. Exceder el ciclo de trabajo nominal provoca sobrecalentamiento y falla prematura de la bobina.

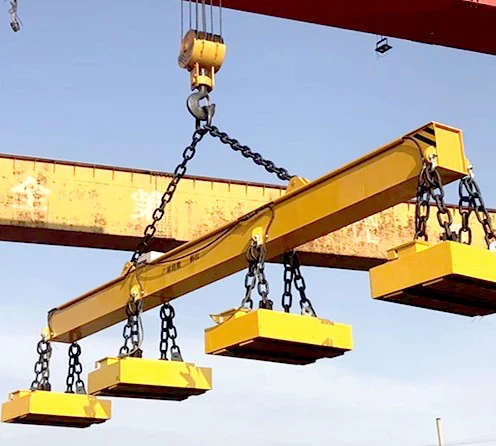

• Configuración de viga esparcidora.Para cargas de más de 10 toneladas, una práctica estándar es colocar un conjunto de múltiples imanes en una viga separadora. Ejemplo: cuatro mandriles electromagnéticos de 7 toneladas en una viga esparcidora de 12 metros pueden manejar una placa de acero de 12 m × 2,5 m y hasta 28 toneladas. La viga debe mantener una distribución uniforme de la carga.
• Compatibilidad con grúas.La grúa debe cubrir la carga total del gancho: pieza de trabajo + imanes + viga separadora + carrete de cable + alimentación eléctrica. Ejemplo: 20 t placa + 4 t viga + 3 t imanes + 1 t carrete de cable=28 t carga de gancho. Especifique la grúa en consecuencia con el margen de seguridad adecuado.
• Integración de controles.Para sistemas automatizados, el controlador magnético debe interactuar con el PLC de la grúa (señales: encendido/apagado, monitoreo de corriente, detección de carga, estado de la batería). Kinocranes suministra paneles rectificadores con interfaces Modbus, Profibus o Ethernet/IP como parte del paquete completo de grúa electromagnética.

R: Sí, la manipulación de chatarra ha sido una aplicación estándar para los imanes de elevación electromagnéticos en acerías e instalaciones de reciclaje durante décadas.

Electroimanes circulares (serie MW5 y similares)son el estándar de la industria. Su diseño redondo de campo-profundo penetra cargas de chatarra irregulares y enredadas donde el contacto plano es imposible, a diferencia de los imanes de manipulación de placas-que requieren superficies lisas.

Consideraciones clave:

• Ciclo de trabajo.La manipulación de chatarra es un trabajo continuo y de alta-frecuencia. Especifique ED-50% mínimo; ED-60% o ED-75% para carga continua del horno.
• Resistencia al calor.Imanes estándar: hasta 80 grados ambientales. Para chatarra caliente hasta 200 grados, especifique un aislamiento de bobina resistente al calor-y una placa de protección térmica. Para la carga de hornos-cerca de hornos de fusión, se encuentran disponibles carcasas de aluminio fundido con refrigeración-por aire o agua-forzada.
• Configuración de grúa.Una grúa típica para un depósito de chatarra lleva un mandril electromagnético (MW5-70L, MW5-110L), un carrete de cable motorizado, un panel rectificador (380 V CA → 220 V CC) y un generador para grúas móviles. Kinocranes los proporciona como paquetes de grúas electromagnéticas integradas.
• Capacidad real de chatarra.La capacidad de recogida de chatarra del imán suele ser del 15 % al 30 % de su clasificación de acero plano-, dependiendo del tipo de chatarra: la chatarra triturada alcanza una mayor densidad, la chatarra estructural mixta, menor.

R: Un imán de elevación-que funciona con batería combina paquetes de baterías recargables, piezas de control e imanes permanentes o electro-permanentes en una sola unidad. No requiere fuente de alimentación externa, carretes de cable ni controles cableados.

Cuando usar:

• Sitios al aire libre y remotos— construcción, trabajos de puentes y patios de tuberías sin energía disponible. Se adapta directamente a grúas, excavadoras o carretillas elevadoras estándar.
• Talleres de varias-bahías— cambie entre diferentes máquinas elevadoras sin cableado adicional ni configuración de carrete de cable separada.
• Proyectos temporales y de alquiler.— listo para su uso inmediato sin ningún trabajo eléctrico en el sitio.

Especificaciones típicas:capacidad de 1 a 10 t, tiempo de funcionamiento de 8 a 12 horas, la carga normal tarda de 4 a 6 horas; La carga rápida finaliza en 2 horas, la temperatura de trabajo oscila entre -20 grados y +50 grados.

Limitaciones.Actualmente limitado a capacidades moderadas (menos de 10 t). Para las operaciones de acería que requieren 20+ ty un servicio continuo de ED-60%, los sistemas electromagnéticos cableados siguen siendo el estándar. Los imanes de batería también añaden peso muerto que debe tenerse en cuenta en la capacidad de la grúa.

R: Los imanes de elevación electro-permanentes utilizan bloques de imanes permanentes NdFeB que se magnetizan o desmagnetizan mediante un pulso eléctrico corto (de 1 a 3 segundos) a través de una bobina controladora integrada. Una vez configurados, los imanes se mantienen indefinidamente sin ningún consumo de energía.

Por qué los compradores eligen esta tecnología:

• Operación-segura contra fallos.El corte de energía no libera la carga. Los bloques de imanes permanentes retienen su campo sin mantener la corriente; no se requiere batería de respaldo. Para áreas públicas elevadas, piezas de trabajo costosas o cargas peligrosas, este es el nivel de seguridad más alto disponible.
• Eficiencia energética.La energía se consume sólo durante el pulso de magnetización/desmagnetización. En un turno de 8 horas, una unidad de 5 toneladas consume menos de 0,5 kWh. Un electroimán comparable consume continuamente entre 3 y 5 kW (entre 24 y 40 kWh durante el mismo período). La diferencia de costo se multiplica en varias unidades.
• Capacidad de placa delgada.El estrecho espacio entre polos y la densidad de flujo controlada hacen que los imanes electro-permanentes sean eficaces para placas de hasta 3 mm de espesor, donde los imanes permanentes estándar no pueden lograr una fuerza de sujeción confiable. Relevante para la fabricación de chapa, automóviles y electrodomésticos.
• Control remoto y automatizado.Compatible con PLC, control remoto inalámbrico y-botón colgante: adecuado para sistemas de grúa automatizados, integración CNC y manipulación robótica donde los imanes permanentes manuales no pueden funcionar.
• Compensación-Precio unitario más alto que los imanes permanentes convencionales debido al controlador integrado. Para aplicaciones-livianas y de baja-frecuencia, los imanes permanentes estándar pueden ser suficientes. Para operaciones-críticas o automatizadas para la seguridad, el imán electro-permanente ofrece un retorno de la inversión claro.

R: Seleccionar un proveedor es una decisión técnica. El imán debe adaptarse a su material, grúa y condiciones operativas, y el fabricante debe respaldarlo con soporte de ingeniería.

Qué buscar:

Capacidad de ingeniería.¿Puede la fábrica realizar cálculos-específicos de la aplicación: diseño de circuito magnético, análisis de fuerza, clasificación térmica para su ciclo de trabajo? Un proveedor que sólo cataloga modelos estándar sin análisis de ingeniería es un revendedor, no un fabricante. Solicite hojas de cálculo o informes FEA como parte de la cotización.

Gama de productos y personalización.La fábrica ofrece una gama completa de productos: imanes permanentes, mandriles electromagnéticos en estilos rectangulares y circulares, imanes electro-permanentes, dispositivos-alimentados por batería y sistemas de control integrados. Internamente se producen vigas separadoras personalizadas, espaciado de postes no-estándar y clasificaciones de temperatura especiales.

Certificaciones y pruebas.ISO 9001 mínimo. Para las grúas electromagnéticas de acerías, la certificación CE y el cumplimiento FEM/DIN indican estándares de ingeniería reconocidos. Cada imán debe enviarse con un informe de prueba: fuerza de elevación nominal, fuerza de rotura, resistencia de aislamiento y resistencia de la bobina. Solicite un informe de muestra antes de realizar el pedido.

Exportación y soporte postventa-.Para compradores internacionales: embalaje de transporte marítimo, documentación aduanera y soporte técnico remoto para instalación y puesta en marcha. Kinocranes ha exportado sistemas magnéticos de elevación a más de 30 países con supervisión de instalación, capacitación de operadores y suministro de repuestos.

Información para preparar una cotización:

1. Material, dimensiones y rango de peso de la pieza de trabajo

2. Estado de la superficie (mecanizada, pintada, oxidada, aceitosa)

3. Orientación de elevación (horizontal, vertical o ambas)

4. Tipo de grúa y capacidad nominal

5. Ciclo de trabajo y horas de funcionamiento diarias

6. Rango de temperatura ambiente

7. Fuente de alimentación disponible (voltaje, frecuencia, fase)

Con esta información, un fabricante calificado puede diseñar las especificaciones correctas y entregar una cotización precisa en un plazo de 2 a 3 días hábiles.
