Grúa de bandera 1 tonelada

La grúa giratoria de 1 tonelada de Kinocranes está diseñada profesionalmente para plantas de fabricación, talleres de mantenimiento y líneas de montaje con una demanda de elevación de 1000 kg. Ofrece una estructura estable y un funcionamiento preciso para tareas de elevación repetitivas, y sirve como una solución fiable para el manejo de materiales industriales.

Especificaciones técnicas

Capacidad de carga y configuración básica

• Capacidad nominal: 1000 kg (1 tonelada)
• Radio de trabajo: estándar de 3 a 8 m, máximo personalizado de hasta 10 m según el cálculo estructural
• Altura de elevación: Totalmente configurable según-las condiciones del taller en el sitio
• Clase de servicio: Cumple con ISO 4301, A2–A3 de servicio medio para uso industrial

Estándar de construcción

• Material de la pluma principal: Acero Q345B / ASTM A572 Grado 50 adoptado, alta resistencia a la tracción para uso en cargas pesadas a largo plazo-.
• Estructura de columna: Construcción de columna de acero gruesa, equipada con una placa base extra reforzada para garantizar una instalación sólida.
• Tipo de rotación: Giro completo de 360 ​​grados para modelos montados en pilares; La versión montada en la pared viene con una rotación de trabajo de 180 grados.
• Diseño de pluma: Construido con un perfil de viga H-o I-para asegurar una carga sólida y rigidez estructural.
• Acabado de superficie: Recubrimiento en polvo epoxi industrial para anticorrosión y larga vida útil

Tipos de montaje

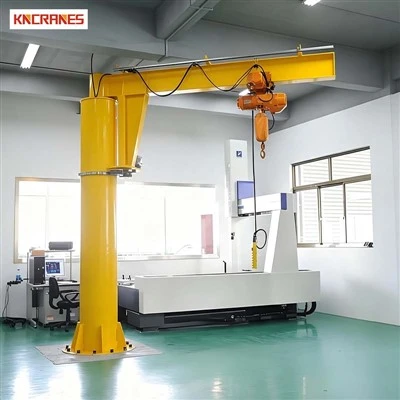

Grúa pluma de 1 tonelada montada en pilar-

El diseño-de columnas autónomas requiere una base de hormigón armado. Admite una rotación completa de 360 ​​grados para maximizar la cobertura de la estación de trabajo y la flexibilidad de diseño. Fijado con pernos de anclaje químico para una instalación estable sobre losas de concreto.

Grúa bandera-montada en pared de 1 tonelada

Diseño-que ahorra espacio y se monta directamente en paredes o columnas estructurales del edificio. La rotación está limitada a 180 grados, lo que es perfectamente adecuado para fábricas con espacio limitado y soporte estructural disponible.

Compatibilidad del polipasto

Nuestra grúa de bandera de 1 tonelada admite múltiples selecciones de polipastos para adaptarse a diferentes condiciones de trabajo en el sitio:-

• Polipasto eléctrico de cadena: Capacidad de carga de 1 tonelada, disponible con regulación de velocidad. Velocidad de elevación 4–8 m/min de velocidad única, 2–8 m/min de doble velocidad para un manejo preciso.
• Polipasto de cadena manual: perfecto para ubicaciones sin-energía, opción económica para aplicaciones de elevación ligera poco frecuentes.
• Polipasto de cable: apto para alturas de elevación superiores a 5 m, alta velocidad de trabajo de hasta 12 m/min.

Polipasto de cadena eléctrico

Polipasto de cadena manual

Polipasto de cable

Aplicaciones industriales

Fabricación y mecanizado:Ideal para talleres CNC, líneas de montaje y bahías de fabricación. Ampliamente utilizado en el movimiento de materias primas, montaje de componentes y tránsito de productos terminados.

Industria automotriz:Adecuado para ensamblaje de motores, transmisión y manejo de piezas de chasis. La capacidad de. 1 toneladas satisface perfectamente la mayoría de las demandas de elevación de sub-conjuntos automotrices.

Fabricación de metales:Excelente para disposición de placas de acero, transferencia de ensamblajes soldados e instalación de plantillas dentro de zonas de soldadura y fabricación.

Almacén y Logística:Aplicable a clasificación de pedidos, manipulación de palés y trabajos rutinarios de inventario en almacenes de logística y distribución.

Taller de mantenimiento:Perfecto para revisión de equipos, reemplazo de repuestos y disposición de herramientas durante el mantenimiento diario de fábrica.

Requisitos de instalación

Estándar de cimentación (montado en pilar-)

• Resistencia a la compresión del hormigón: mín. 25 MPa (3625 psi)
• Espesor de la losa del piso: Mínimo 200 mm (8 pulgadas) para instalación estándar
• Refuerzo de cimientos: el refuerzo de malla de acero es obligatorio
• Perno de anclaje: Perno de anclaje químico M16 / M20, profundidad de incrustación 150–200 mm

Requisito estructural (montaje-en pared)

• La capacidad de carga de las columnas del edificio debe verificarse mediante análisis estructural.
• Soporte de montaje: Diseño de acero pesado con factor de seguridad mayor o igual a 1,5
• Sujetadores: Pernos de alta-resistencia de grado 8.8 con instalación con torque estándar

Ventajas operativas

• Diseño de altura baja: El perfil optimizado de la pluma aprovecha al máximo la altura vertical limitada dentro de los talleres.
• Rotación suave: La estructura de soporte de precisión reduce la resistencia a la rotación, lo que permite un fácil manejo de cargas de 1000 kg.
• Opción para ambientes exteriores y corrosivos:Ofrecemos-piezas galvanizadas por inmersión en caliente y acabados de pintura epoxi personalizados, bien adaptados para exposición al aire libre y lugares de trabajo corrosivos.
• Cumplimiento de seguridad global:Todas las unidades cumplen con las regulaciones FEM, DIN e ISO y cuentan con la certificación CE para respaldar las ventas y la implementación en los mercados europeos e internacionales.

Tabla de parámetros técnicos

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una grúa giratoria de 1 y 2 toneladas?

R: La brecha clave es la capacidad de carga. Los modelos de una-tonelada soportan hasta 1000 kg y las unidades de dos-toneladas soportan 2000 kg. La versión 1T necesita una base de piso más simple y menos refuerzo estructural, lo que resulta más económico-para trabajos diarios de menos de 1000 kg.

P: ¿Se puede instalar una grúa giratoria de 1 tonelada sobre un piso de concreto existente?

R: Sólo es posible si el piso de concreto cumple con los requisitos estructurales. Es necesario-verificar en el sitio el espesor de la losa, la resistencia del concreto y la disposición de las barras de refuerzo. Normalmente espesor del piso mayor o igual a 200 mm y resistencia mayor o igual a 25 MPa. Se requiere refuerzo o base separada si el piso no cumple con el estándar.

P: ¿Cuál es el alcance máximo de una grúa bandera de 1 tonelada?

R: La longitud estándar de la pluma es de 3 ma 8 m. Una longitud personalizada de hasta 10 m está disponible después del cálculo estructural. La pluma más larga debe pasar la prueba de estabilidad con una carga completa de 1000 kg.

P: ¿Qué fuente de alimentación se necesita para el polipasto eléctrico?

R: La fuente de alimentación típica es trifásica de 380 V/415 V 50 Hz. Ofrecemos versiones de 460 V 60 Hz para los mercados de América del Norte. Se puede elegir 220 V/240 V monofásico para aplicaciones de carga liviana. Se requiere protección contra sobrecargas, interruptores de aislamiento y conexión a tierra confiable para el cableado en el sitio. La potencia de salida del polipasto varía entre 2,5 kW y 4 kW según los modelos.

P: ¿Qué mantenimiento necesita una grúa bandera de 1 tonelada?

R: Mantenga los cojinetes y los componentes móviles bien lubricados de forma rutinaria. Inspeccione el desgaste de las cadenas de elevación o los cables metálicos, verifique la fijación de los pernos y pruebe el equipo de seguridad con regularidad. Mantenga el motor eléctrico y el freno según las pautas del producto. Se recomienda una inspección profesional trimestral para un funcionamiento seguro.

P: ¿Está disponible la instalación en exteriores?

R: Sí. La versión para exteriores adopta piezas galvanizadas o de acero inoxidable, gabinete eléctrico resistente a la intemperie y revestimiento anticorrosión. La carga de viento se calculará en el diseño estructural. Comuníquese con nuestro equipo de ingeniería para obtener una solución exterior personalizada.

P: Montado-en pilar o montado en la pared-, ¿cuál elegir?

R: El tipo montado en pilar-ofrece una rotación libre de 360 ​​grados y un diseño independiente sin depender de la estructura del edificio. El tipo montado en la pared-ahorra espacio en el piso con una rotación de 180 grados únicamente. La selección depende del diseño del taller, la condición estructural y los requisitos de cobertura de trabajo.

¿Por qué elegir Kinocranes?

La grúa pluma de 1 tonelada de Kinocranes se fabrica bajo estrictos estándares de calidad internacionales. Todos los equipos se someten a pruebas de carga completa e inspecciones de rendimiento antes de la entrega. Estamos certificados con ISO 9001 para un control de calidad estable.

• Capacidad de exportación global con documentos de exportación completos, arreglos de envío y servicio postventa-en el extranjero.
• Totalmente compatible con las certificaciones ISO, FEM, DIN y CE para acceso al mercado global.
• Servicio de ingeniería personalizado para integración de manipulación automatizada de materiales, entornos especiales y tamaños no-estándar.

Póngase en contacto con nuestro equipo de ingeniería de ventas para consultas técnicas, cotizaciones y soluciones personalizadas.
